Под трёхфазными асинхронными электрическими двигателями подразумевается мотор, что оснащён тремя обмотками. Источником питания для таких приводов служит сеть с показателем напряжения в 380 В. На http://tmmotor.ua/ru/products/elektrodvigateli-3-h-faznye трехфазные электродвигатели представлены в ассортименте. Однако перед выбором определённого стоит разобраться в их основных видах и конструкционных отличиях. Различаются электрические двигатели этого типа на устройства, оснащённые фазным и замкнутым накоротко движущимся элементом, которым выступает ротор. Конструкционные свойства каждой модели имеют свои особенности. Стоит детальнее ознакомиться с моторами, чтобы понимать их отличия.
Электрические двигатели с замкнутым ротором

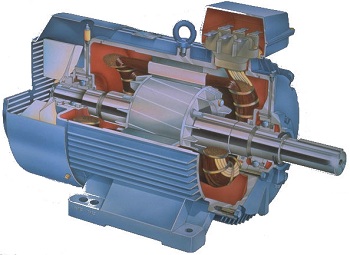

Трёхфазные моторы, как и любые другие, включают в свою конструкции два важнейших элемента: подвижный (он же является ротором) и статичный (соответственно, статор). При этом первая деталь размещена внутри второй. Ротор в таких моделях замкнут накоротко, то есть, стержни вверху соединены в кольцо (принцип беличьей клетки). В этих шпильках индуцируется ток, на что оказывает влияние эффект отличия величин изменений в магнитном поле в разных парах спиц.
Между основными элементами – статором и, соответственно, ротором – обычно есть маленькое расстояние, больше известное инженерам как воздушный зазор (до 2 мм). Статоры представляют собой корпус, в котором расположены сердечник и обмотка. Первый элемент изготавливают из технических сортов тонколистовой стали (0,5 мм), которую покрывают слоем изоляционного лака. Шихтовая конфигурация сердечника провоцирует существенное снижение показателя вихревых токов. Подобный эффект возникает при перемагничивании этой детали. Обмотки в статоре расположены непосредственно в пазах шихтового сердечника.
Работа трёхфазного электродвигателя основывается на возникновении магнитного вращающего поля. Образуется оно при подключении к сети питания (380 В) трёх обмоток статора. Чтобы понять концепцию образования магнитного вращающегося поля, стоит подробнее рассмотреть принцип его возникновения. Так, ток, что идёт по проводнику, создаёт подобный эффект, однако явление это пока статичное. В движение оно будет приходить из-за провоцируемых изменений, проявляющихся за счёт воздействия тока переменного значения. При этом магнитное поле станет принимать различные пространственные ориентации, но сохранит начальную амплитуду.
Такие агрегаты просты конструктивно, но они не очень доступны в возможностях регулирования, обладают не столь хорошими пусковыми свойствами, как модели с ротором фазного типа. Эти параметры чаще всего определяют сферу применения моторов. Данные устройства устанавливают на тяжёлые механизмы, где не нужны тонкие регулировки.
Асинхронные агрегаты с ротором фазного типа
Так называют устройства, где обмотка вращающегося элемента, которым выступает ротор, сообщена с контактными кольцами. Именно такую конструкцию имели раньше все электродвигатели с большим и средним показателем мощности до распространения специальных преобразователей частот. Их обычно устанавливали в устройствах, оснащённых тяжёлыми приводами, это:
- крановые моторы, работающие от тока с переменными показателями;
- агрегаты, где важны плавные регулировки частот вращения;
- промышленное спецоборудование.
По конструктивному исполнению ротор фазного типа является обмоткой. Обычно она уложена в специальные пазы его сердечника. Концы фаз катушки соединены по принципу звезды. Начала же подключены к контактным колечкам, которые между собой и непосредственно от вала изолированы. Двигатели подобного типа характеризуются более сложным устройством. Однако в плюсах этих приводов отмечают лучшие пусковые показатели и регулировочные возможности.
